使用CAD软件分割图纸教学_好用的cad图纸分割工具推荐

发布时间:2024-08-22 12:45来源:财神爷站

  对于CAD设计工作者来说,如果遇到一张CAD图纸中有多个图框的情况,该如何把这些CAD图框分别拆分出来呢,怎样才能实现批量的图框分割呢,今天推荐大家使用浩辰CAD看图王电脑版进行批量分割,这样就能够轻松的拆分多个图框,让你的工作更加高效了,下面来看看具体的教学吧。

  使用CAD软件分割图纸教学

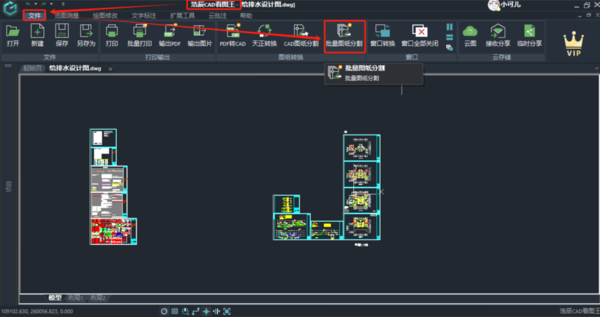

首先在电脑上打开浩辰CAD看图王工具,将需要批量进行图纸分割的CAD图纸文件打开,然后在“文件”菜单栏中找到“批量图纸分割”这个工具。

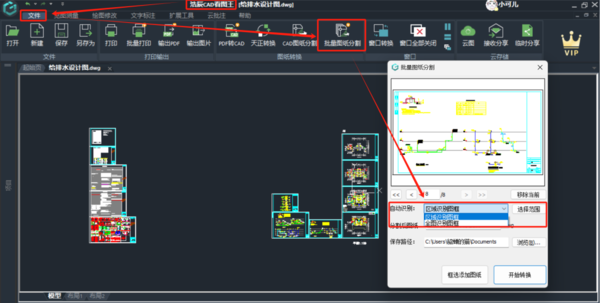

然后就会出现下图所展示的批量图纸分割对话框了,在这个对话框中我们要先选择范围,也就是选择想要分割的图纸范围,然后就会回到图纸的主界面,我们使用鼠标光标进行框选就可以了。

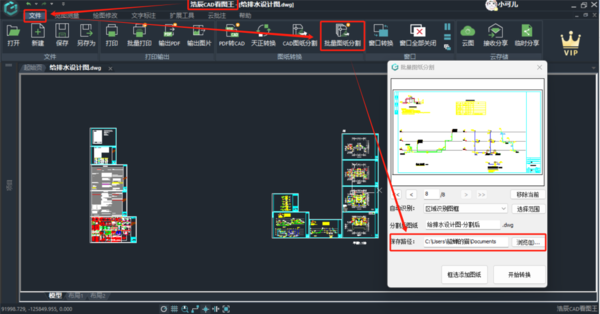

接下来给分割好的图纸设置保存的路径,这样我们后续能够更快的查找到分割好的图纸文件。

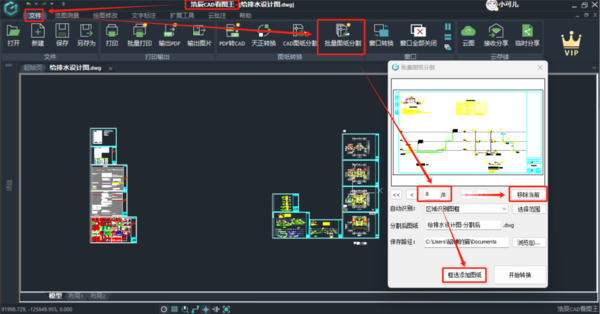

再然后小编给大家展示个案例,如下图所展示的那样,我们选择了8个图框进行分割,如果要改动的话可以选择“移除当前”这个选项来重新选择,如果需要增加的话,就选择“框选添加图纸”这个功能来进行添加即可。

最后我们把所有的设置都选择完成以后,再点击“开始转换”功能就可以了,大家赶快去试一试吧。

  通过以上的几个步骤,我们就能够实现在浩辰CAD看图网软件上进行批量CAD图纸分割的操作了,这个功能极大地提高了我们的工作效率,也减少了错误的出现。欢迎大家在本站安装浩辰CAD看图王的全新版本,除了这个功能以外,这个软件还有其他更加强大的功能等着大家去发现。
